CNC-Drehzentrum LT-300 MYS: CNC-Drehzentrum mit modularen Ausbaustufen

Verfahrwege X-/Z-Achse 220/425 mm | 4.000 U/min | 11/12 kW Spindel | 1100×600 mm Tisch

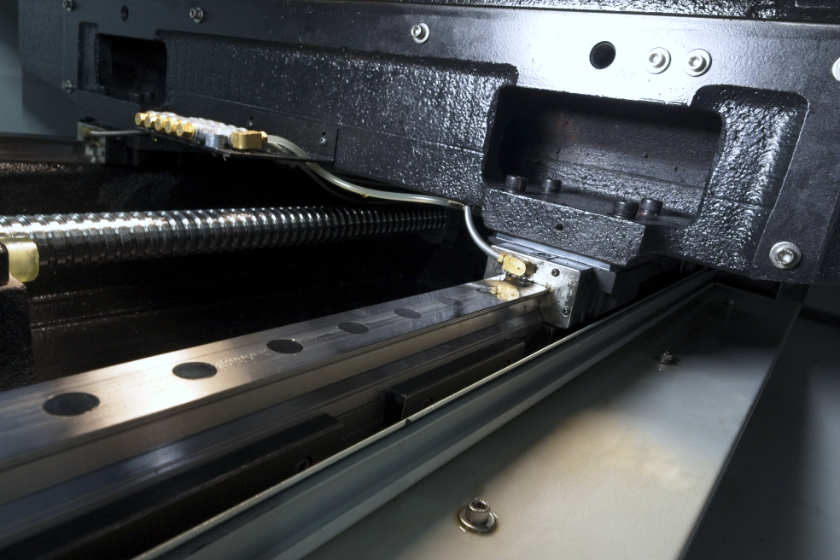

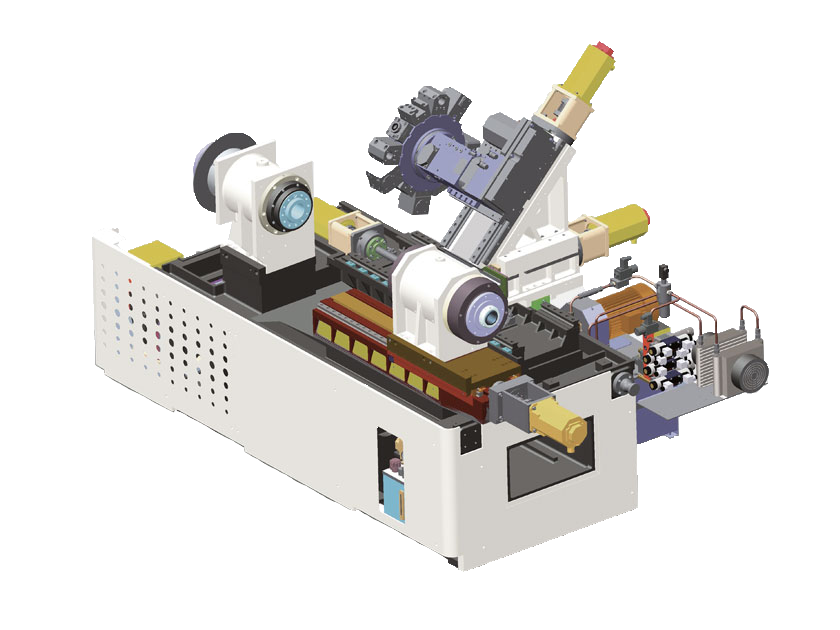

Das CNC-Drehzentrum CONTUR LT-300 ist ein modular ausbaufähiges und kompakt gebautes CNC-Drehzentrum mit angetriebenen Werkzeugen und den Ausbaumodulen Gegenspindel und Y-Achse. Ein schweres Gussbett, robuste Rollenführungen und hochwertige Verarbeitung sorgen für hohe thermische sowie mechanische Stabilität und somit für hochpräzise Zerspanungseigenschaften. Die Maschine hat standardmäßig einen 12-fach Sternrevolver mit VDI-30. Sie ist konzipiert für Überkopfdrehen.

Ausstattung
Optionen
Finanzierung

Highlights des CNC-Drehzentrums

LT-300 MS: mit Gegenspindel, LT-300 MY: mit Y-Achse, LT-300 MYS: mit Y-Achse und Gegenspindel

Ausstattung u. a.:

12-fach Sternrevolver VDI-30 und angetriebene Werkzeuge mit C-Achse als Basis
Ausbaufähig mit Y-Achse und/oder Gegenspindel
CNC-Steuerung: SIEMENS 828D Basic T mit ShopTurn
Automatischer Teilefänger

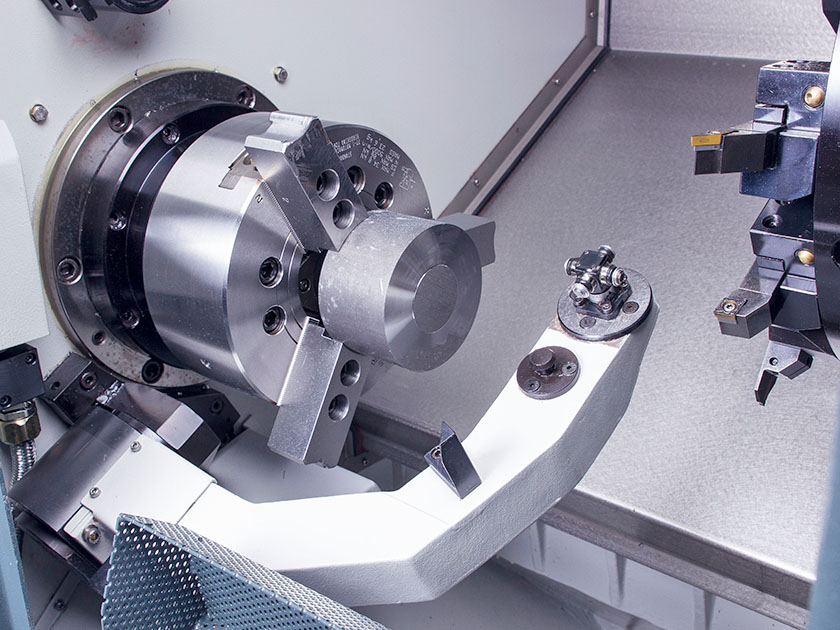

Manuell einschwenkbarer Werkzeugmessarm
Kitagawa Kraftspannfutter Ø 210 mm (Hauptspindel)/Ø 169 mm (Gegenspindel)
Scharnierbandspäneförderer
Ölabscheider
Schwenkbares Bedienpult mit Siemens oder Heidenhain Steuerung
Werkzeugaufnahme SK-40, (Opt. HSK-A63)
Kühlmittelpistole
Kühlmittelspülung am Arbeitsraumboden
Messtaster für Werkstück und Werkzeug

Technische Daten:

LT-300 MS:
max. Drehdurchmesser	350 mm
max. Drehlänge	470 mm
Stangendurchlass	51 mm
Spindeldrehzahl	4000 U/min
Hauptantriebsleistung	11/16,5 kW
Verfahrwege X-/Z-Achse	220/425 mm
Verfahrweg Y-Achse	–
Maschinengewicht netto ca.	4000 kg
Technische Änderungen und Irrtümer vorbehalten

LT-300 MYS:
max. Drehdurchmesser	375 mm
max. Drehlänge	470 mm
Stangendurchlass	51 mm
Spindeldrehzahl	4000 U/min
Hauptantriebsleistung	12/18 kW
Verfahrwege X-/Z-Achse	198/500 mm
Verfahrweg Y-Achse	+/- 50
Maschinengewicht netto ca.	4800 kg
Technische Änderungen und Irrtümer vorbehalten

LT-300 MY:
max. Drehdurchmesser	375 mm
max. Drehlänge	500 mm
Stangendurchlass	51 mm
Spindeldrehzahl	4000 U/min
Hauptantriebsleistung	12/18 kW
Verfahrwege X-/Z-Achse	198/500 mm
Verfahrweg Y-Achse	+/- 50
Maschinengewicht netto ca.	4800 kg
Technische Änderungen und Irrtümer vorbehalten

LNS-Stangenlader

Unsere CNC-Drehmaschinen können mit Stangenladern unseres Partners LNS in verschiedensten Ausführungen ausgestattet werden. Wir beraten Sie und adaptieren das Gerät für Ihre Maschine.

Gesundheitsschädliche Emulsionsnebel entfernen

Durch die bei der Metallbearbeitung verwendeten Emulsionen entstehen gesundheitsschädliche Emulsionsnebel. Um diese zu entfernen, gibt es die unterschiedlichsten Luftfilterlösungen, die über uns von unserem Partner IFS angeboten werden.

Kontaktieren Sie uns. Wir beraten Sie gerne und kümmern uns um die Installation der für Sie passenden Luftfilterlösung.

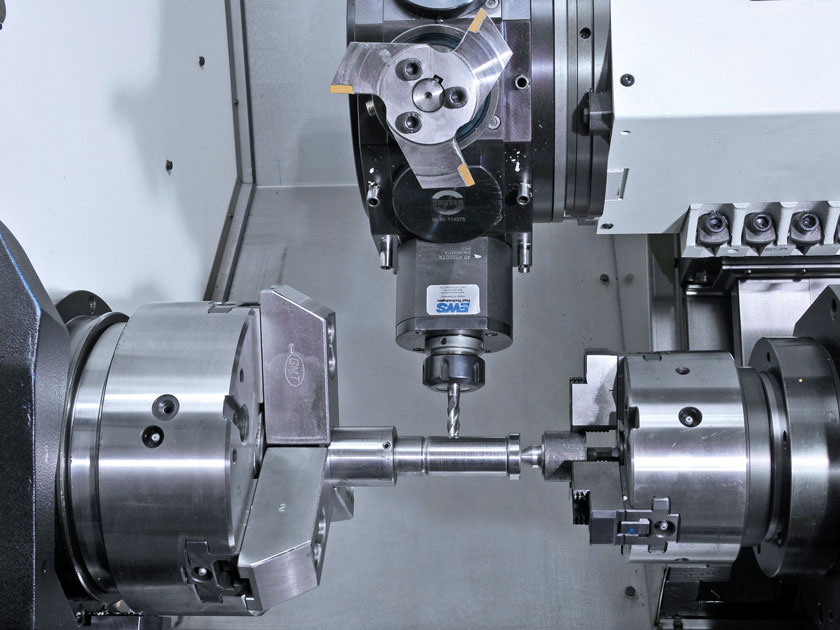

Angetriebene Werkzeuge, Y-Achse und Gegenspindel

Anpassbar an den individuellen Bedarf kann die LT-300 mit angetriebenen Werkzeugen, Y-Achse oder einer Gegenspindel ausgeliefert werden. Die LT-300 MYS vereint alle Funktionen in einer Maschine.

Kontaktieren Sie uns. Wir beraten Sie gerne für die beste Lösungsmöglichkeit.
