Umlauf-Ø über Bett: 630 und 710 mm | Spitzenweiten 1000-6000 mm | Spindelbohrung: 140 mm
Die CNC Zyklendrehmaschine CONTUR Dialog HS-63/HS-71 ist die perfekte Lösung für die wirtschaftliche Einzelteil- und Serienfertigung. Zwei Getriebestufen sorgen auch bei niedrigen Drehzahlen für hohes Drehmoment. Das Umschalten der Getriebestufen erfolgt manuell, optional automatisch. Maschinenbett, Führungssysteme und elektrische und elektronische Ausstattung sind für hohe Anforderungen in Leistung und Präzision ausgelegt. Die hohe Zahl der über 200 zufriedenen CNC Zyklendrehmaschine Dialog HS-Anwender in Deutschland bestätigt dies.
| HS-63 | |
| Umlaufdurchmesser über Bett | 630 mm |
| Umlaufdurchmesser über Schlitten | 370 mm |
| Spitzenweiten | 1000-6000 mm |
| Spindelbohrung | 140 mm |
| Spindeldrehzahl | 2500 U/min |
| Antriebsleistung AC (S6) | 20/30 kW |
| max. Drehmoment | 2140 Nm |
| Spindelnase | D1-11 |
| Maschinengewicht netto ca. | 5100-7500 kg kg |
| Technische Änderungen und Irrtümer vorbehalten |
| HS-71 | |
| Umlaufdurchmesser über Bett | 710 mm |
| Umlaufdurchmesser über Schlitten | 450 mm |
| Spitzenweiten | 1000-6000 mm |
| Spindelbohrung | 140 mm |
| Spindeldrehzahl | 2500 U/min |
| Antriebsleistung AC (S6) | 20/30 kW |
| max. Drehmoment | 2140 Nm |
| Spindelnase | D1-11 |
| Maschinengewicht netto ca. | 5300-7700 kg kg |
| Technische Änderungen und Irrtümer vorbehalten |

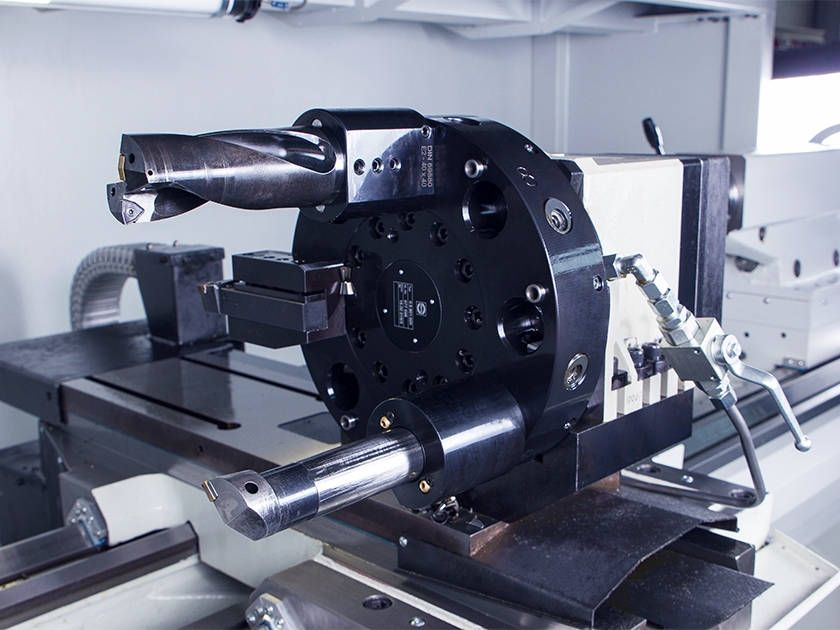

Beide Maschinenen können optional mit einem 8-fachen Revolver ausgestattet werden. Steigern Sie durch kürzere Werkzeugwechselzeiten die Produktivität Ihrer Maschinen noch weiter. Option mit oder ohne angetriebenen Werkzeugen.
Durch die bei der Metallbearbeitung verwendeten Emulsionen entstehen gesundheitsschädliche Emulsionsnebel. Um diese zu entfernen, gibt es die unterschiedlichsten Luftfilterlösungen, die über uns von unserem Partner IFS angeboten werden.
Kontaktieren Sie uns. Wir beraten Sie gerne und kümmern uns um die Installation der für Sie passenden Luftfilterlösung.
Sie suchen einen auf Investitionsgüter spezialisierten Partner für eine
Leasing- oder Mietkauffinanzierung?
Unser Finanzpartner unterstützt Sie mit fachgerechter Beratung,
schnellen Entscheidungen und findet gemeinsam mit Ihnen
die bestmögliche Lösung für Ihre Werkzeugmaschinen-Investition.
Komfortables Bedienpult mit der Dialog-Steuerung SIEMENS 840D sl ShopTurn inkl. Manual-Machine (Einzelzyklen) für höchsten Bedienkomfort bei maximaler Flexibilität

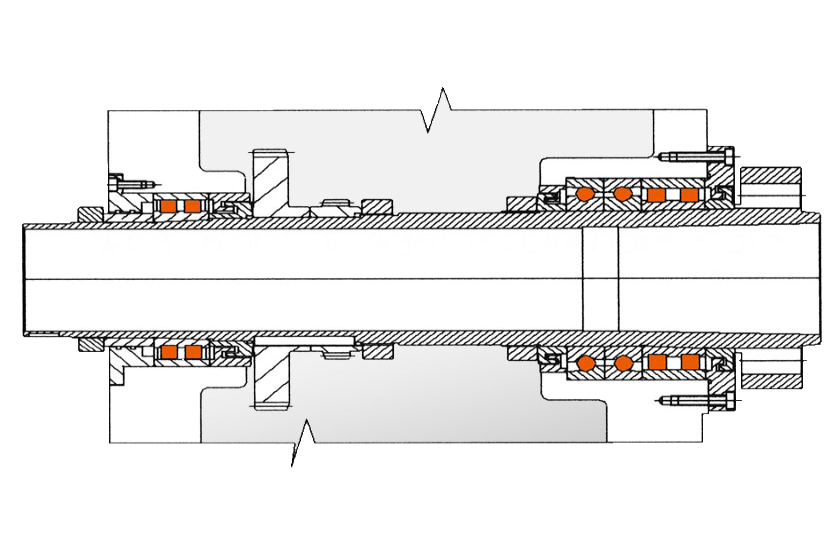

Die sehr steife Lagerung der Hauptspindel erfolgt über eine Kombination aus Kugellager und Zylinderrollenlager. Das verbindet die Vorzüge beider Lagertypen bei der Aufnahme der axialen und radialen Kräfte.
Beide Maschinen sind mit einem stabilen Reiststock ausgestattet. Die weite Ausladung erlaubt mehr Freiheit zwischen Reitstock und Schlitten. Der Reitstock kann über eine Schleppeinrichtung positioniert werden. Option: hydr. Pinole
Sie interessieren sich für eine Maschine von SAEILO? Gebe Sie die benötigten Daten an und kontaktieren Sie uns über das folgende Formular. Gerne stehen unsere Experten für eine individuelle Beratung zur Verfügung, um eine passende Maschine für Ihre Bedürfnisse auszusuchen und ein unverbindliches Angebot für Sie zu erstellen.
